O que é Protoboard?


Exemplo de Protoboard

Uma matriz de contato (ou protoboard em inglês) é uma placa com milhares de furos e conexões condutoras para montagem de circuitos elétricos experimentais. A grande vantagem do protoboard na montagem de circuitos eletrônicos é a facilidade de inserção de componentes, uma vez que não necessita soldagem. As placas variam de 800 furos até 6000 furos, tendo conexões verticais e horizontais.

Na superfície de uma matriz de contato há uma base de plástico em que existem centenas de orifícios onde são encaixados os componentes. Em sua parte inferior são instalados contatos metálicos que interliga eletricamente os componentes inseridos na placa. Geralmente suportam correntes entre 1A e 3A.

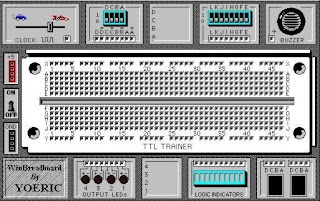

Exemplo de simulador de Protoboard


Agora com a informatização já existem simuladores de protoboard, que só necessita do programa para começar a criar diversos experimentos eletrônicos e o melhor você não precisa comprar nenhum componente para isso e ainda não corre o risco de queimar componentes e nem o protoboard certo!

Se você gostou e faz projetos eletrônicos baixe gratuitamente aquí.

Texas Instruments comemora 50 anos da invenção do CI.


TI tem sido inovadora e impactante no mundo por quase 80 anos. Este é o 50 º aniversário da invenção do circuito integrado, uma das mais importantes invenções do século 20. Poucas empresas podem igualar o recorde de inovações da mente inventiva na Texas Instruments. Esses avanços o incluem no mundo, como mudança de tecnologia como o primeiro CI e primeira calculadora eletrônica portátil.





TI/Support


Coloque uma caixinha de link personalizado em seu blog.





alt="" title="componentes"
pluginspage="http://www.macromedia.com/go/getflashplayer" type="application/x-shockwave-flash" wmode="transparent">


Agora você já pode criar seu banner 120X60 e divulgar seu blog na rede, faça já o seu.

Tabela de Cores Para Capacitores Poliester.

Antigamente os capacitores poliesteres eram identificados através de código de cores inscritos em seu corpo. Atualmente em quase todos os capacitores;shiko, poliester, cerâmico, styroflex, tântalo e mais novos SMDs trazem em seu corpo códigos alfa numéricos padrões, porém difíceis de se fazer leituras, necessitando de lupa para isso.



De acordo com a figura acima, vamos a um exemplo: Entendendo o código de cores, somando-se: 1ºverde, 2ºazul, 3ºvermelho, 4ºpreto e 5ºamarelo, nós teremos a seguinte leitura; as duas primeiras faixas nós lemos 56 a terceira cor é referente ao numero de zeros 2, então seu valor seria 5.600nf ou 5k6. A quarta faixa é relativo a tolerância do componente ou seja 20% para mais ou para menos e por último a quinta faixa que identifica a tensão máxima de trabalho 400 volts.

Tabela de Cores Para Resistores.

Muito importante, conheçam e saibam como utilizar a tabela de cores para leitura de valores dos resistores.




Eletrônica Básica e sem complicações.

Importante: Isto não é e nem pretende ser um curso de eletrônica

Primeiramente é importante saber que o básico na eletrônica é o conhecimento necessário para realizar reparos em equipamentos eletrônicos, inicialmente em aparelhos de audio, logo em aparelhos de tv e mais expert em videos e equipamentos digitais.
Básico é conhecer os componentes que integram um equipamento eletrônico, pelo nome, sua função no circuito e caracteristicas elétricas e físicas.
Básico é saber nome e utilização de ferramentas.
Básico em uma bancada: 01.chave de fenda pq/média/gde; 01.chave philips pq/média/gde; chave torcs 07,08,09 e 10; 01.alicate de bico; 01.alicate de corte; 01.alicate universal média; 01.jogo de pinças; 01.Lupa; 01.ferro de solda 30W ou 40W; 01.extrator de solda; 01.rolo de solda 1,0mm; 01.multimetro analógico e digital com (capacimetro).
Com estas ferramentas já será possível efetuar pequenos reparos de som e tv.
Então basicamente você que deseja seguir a carreira de técnico em eletrônica precisa fazer um curso básico de eletrônica, prática de bancada e técnicas de soldagem.
No próximo post falarei sobre componentes eletrônicos e suas propriedades.

Kit Ferramenta 01 (Exemplo)


Kit Ferramenta 02(Ex.)


Kit 03 A;B;C;D e E componentes; F a solda; G o Ferro de soldar e H o Extrator de Solda.


Multimetro Analógico


Multimetro Digital
